一、電氣連接
小心 !接線前請注意以下幾點：
1、電源必須與銘牌參數一致。
2、連接儀表前，請關閉電源。
3、連接儀表前，將等電勢連接端連接至儀表接地端。 （參考 “四、 電勢平衡 ”）
警告 !在危險區中使用測量系統時，必須遵守國家標準和 《安全指南》 (XA) 中的規格參數要求。請確保使用指定的纜塞。

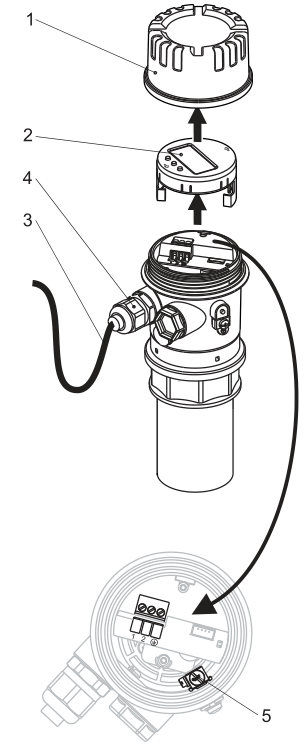

二、正確接線圖解

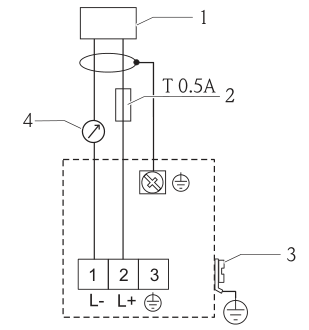

三、什么是接線端子分配
供電電壓—儀表上直接加載在接線端子上的電壓：14...35 V
四、電勢平衡指的是什么？

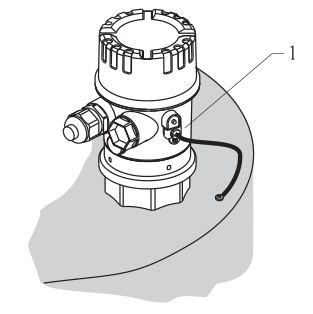

儀表的外部接地端
將等電勢端連接至儀表的外部接地端。
小心 !在防爆 (Ex) 應用場合中，儀表僅允許在傳感器端接地。詳細安全指南請參考單獨成冊的防爆手冊。
注意 !
由于外殼通過塑料傳感器與罐體絕緣，如果等電勢連接線連接錯誤，會產生干擾信號。等電勢連接線長度應盡可能短，橫截面積至少為 2.5 mm 2 (14 AWG)，以實現最佳電磁兼容性 (EMC)。安裝條件可能會增大電磁干擾，建議使用接地線。
五、FMU30正確接線后該檢查哪些地方？
完成設備接線后，請進行下列檢查：
1、接線端子分配是否正確？
2、纜塞是否擰緊？
3、外殼蓋是否擰緊？
4、上電后：顯示單元中是否有顯示？
